Otomatik Sigorta ve Kaçak Akım Koruma Anahtarları ile Kullanılabilecek Aksesuarlar

Elektrik sektörünün en önemli koruma ürünlerinden olan otomatik sigorta ve kaçak akım koruma anahtarlarına gelişen teknoloji ve farklı ihtiyaçlara cevap verebilmek adına farklı aksesuarlar eklenebilmektedir. Bu aksesuar ürünlerinden bazıları otomatik sigorta ve kaçak akım koruma anahtarına takılabilen düşük gerilim bobini, yüksek gerilim bobini, açtırma bobini, motor veya yardımcı kontaklardır. Tüm bu donanımlar ile otomatik sigorta ve kaçak akım koruma anahtarlarını uzaktan kontrol edip ihtiyaçlarınız için çeşitli fonksiyonlar kazandırabilisiniz.

Dikkat edilmesi gereken en önemli nokta ise bu aksesuarlar otomatik sigorta grubunda XS³ - XG³ - DX³ serilerinin tamamı ile kullanılabilirken kaçak akım grubunda sadece DX³ serisi kaçak akım koruma anahtarları ile uyumludur. Türkiye üretimi XC³ serisi kaçak akım koruma anahtarları ile uyumlu değildir.

DÜŞÜK GERİLİM BOBİNİ

Bağlı bulunduğu koruma ürününün (otomatik sigorta veya kaçak akım koruma anahtarı) üzerinden geçen gerilimin ani olarak düşmesi veya komple kesilmesi durumunda devre kesiciyi otomatik olarak açtırılması (sıfır) işlemi için kullanılır. Legrand ürün portföyünde iki farklı çalışma gerilimine sahip ürün bulunmaktadır. Böylelikle düşük gerilim kaynaklı zararların önüne geçmiş oluruz. Ayrıca bobin üzerinde düşük gerilimde 0 – 300ms arası gecikme yapabilmenize olanak sağlayan bir ayar portu da yer alır.

Düşük Gerilim Bobini

YÜKSEK GERİLİM BOBİNİ

Bağlı bulunduğu koruma ürününün üzerinden geçen gerilimin faz nötr arasında ani olarak yükselmesi durumunda devre kesicinin otomatik olarak açtırılması (sıfır) işlemi için kullanılır. Açma eşik değeri 275V’ dur.Böylelikle yüksek gerilim kaynaklı zararların önüne geçmiş oluruz. Üzerindeki test düğmesi ile gerektiği durumlarda kullanıcıda manuel test yapabilir.

Yüksek Gerilim Bobini

AÇTIRMA BOBİNİ

Bağlı bulunduğu koruma ürününün istendiği anda kullanıcı tarafından açtırılmasını (sıfır) sağlayan bobindir. Özellikle acil stop istendiği durumlarda açtırma bobini ile bu işlem rahatlıkla yapılabilir. Legrand ürün portföyünde iki farklı çalışma gerilimine sahip ürün bulunmaktadır.

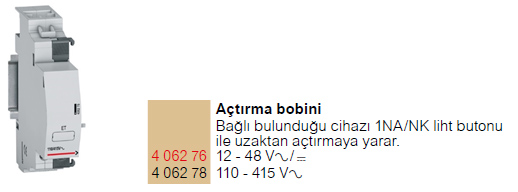

Açtırma Bobini

UZAKTAN KUMANDA MOTORU

Bağlı bulunduğu koruma ürününü iki adet butonla uzaktan aç-kapa (on-off) yapılmasını sağlayan aksesuardır. Cihazın sol tarafına monte edilir. Motor ile aynı anda bobin ve yardımcı kontak otomatik sigorta veya kaçak akım koruma anahtarına birlikte takılabilir. Bu montaj şeklinde kural aşağıdaki gibidir;

1 adet bobin + 1 adet yardımcı kontak + motor
1 adet yardımcı kontak + 1 adet yardımcı kontak + motor

Uzaktan Kumanda Motoru

YARDIMCI KONTAKLAR

Bağlandığı koruma ürününün kontak pozisyonunu uzaktan izlemeye yarar ve cihazın sol tarafına monte edilir, bunun yanı sıra otomat barası ile kullanıma uygundur. Aynı anda 3 adet yardımcı kontak veya 2 adet yardımcı kontak + 1 adet bobin aynı cihaza takılabilir. Yardımcı kontak bağlandığı cihazın sıfır – bir pozisyonunu izlemeyi sağlarken hata sinyali kontağı ise bağlandığı cihaz trip durumunu izlemeyi sağlamaktadır.

Yardımcı kontaklar
