ALÇAK GERİLİM TRAFOLARI

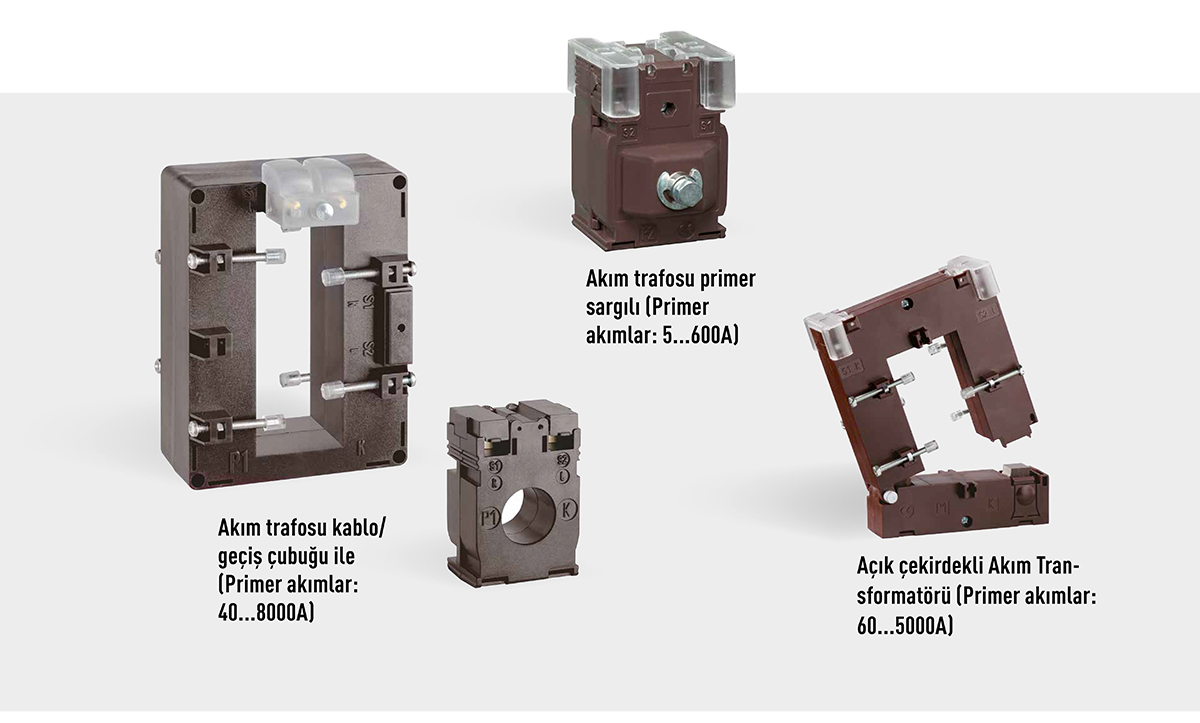

Akım ve gerilim trafoları
Akım trafosunu (Current Transformer) doğru seçmek için bilmeniz gerekenler:
Sistem nominal akımı:
Bu, transformatörün birincil akımını belirlemek için kullanılır.
Örneğin: Sistem nominal akımı: 425A = 500/5A Akım trafosu

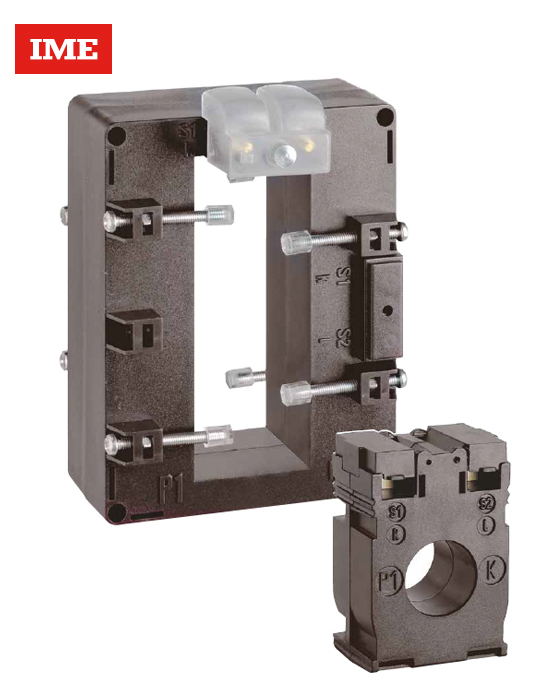

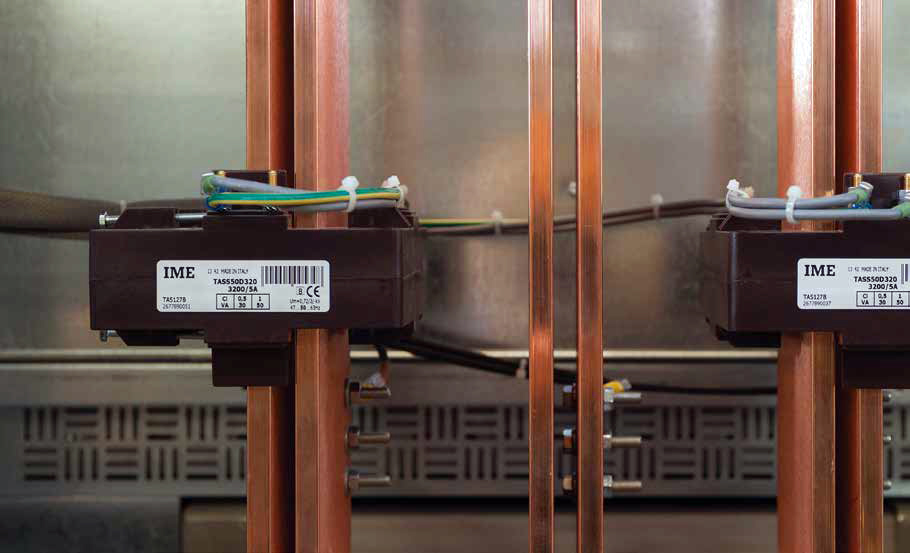

Güç barı/kablo boyutu:
Bu, faz çubuğunu/kordonunu geçirebilecek kadar büyük bir pencereye sahip bir akım trafosu seçmeyi mümkün kılar, eğilim her zaman biraz daha büyük bir pencere seçmektir, böylece kurulum sırasında yararlı olan küçük bir boşluk elde edilir,
Örneğin:
120mm² kablo (maks. dış çap 21.5mm) = Ø27mm deliği olan TA327 modeli seçilebilir.
Ölçüm sınıfı:
Sınıf 0.5/1 güç, elektrik ve cosϕ ölçümü için önerilir Sınıf 3 sadece ampermetrelerdeki akım ölçümleri için kullanılmalıdır.
Performans (VA):
Akım trafosunun sekonder devresine bağlı cihazların toplam yükünü karşılayabilecek güçte olması gereklidir. Bu, akım trafosunun doğru çalışmasını ve ölçüm hassasiyetini etkiler.
